Sähkömittarin Kytkentä

, , , , , , ,

WiFi sähkömittarin kytkentä

Sähkömittarin kytkentä tapahtuu likipitäen samalla tavalla riippumatta asennettavasta laitemerkistä.

  1. Lataa sovellus Apple IOS tai Google Android -sovelluskaupasta
  2. Rekisteröidy laitevalmistajan palveluun
  3. Asenna virtasilmukat ryhmäkeskukseen mitattavien vaihejohtojen ympärille
  4. Osassa laitteissa on myös jännitemittaus johdot. Kytke ne vapaisiin johdonsuojiin
  5. Kytke keskusyksikkö virtoihin ja käynnistä kännykkä sovellus
  6. Sovellus kehoittaa jossain vaiheessa liittymään laitteen avoimeen WiFi verkkoon
  7. Valitse käyttämäsi WiFi verkko ja anna sen salasana sovellukselle
  8. Vaihda kännykkä takaisin mobiilidataan tai WiFi verkkoon
  9. Seuraa sovelluksen antamia ohjeita

Muista kytkeä virrat pois sähkökaapista asennuksen ajaksi ja noudattaa yleisiä sähköturvallisuusmääräyksiä.

200,00

Etäluettavan sähkömittarin kytkentä

Etäluettavan sähkömittarin kytkentä alkaa kytkemällä sähköt pois ryhmäkeskuksesta. Sähkömittarin virtasilmukat laitetaan vaihejohtojen L1-L2-L3 (Phase A-B-C) ympärille pääkytkimen jälkeen. Johtojen normaali värijärjestys on ruskea, musta, harmaa. Jos kaikki johdot ovat mustia, niin johdosta löytyy yleensä vaiheen ilmaiseva merkki.

Pihtivirta mittapäitä on kahta eri perusmallia:

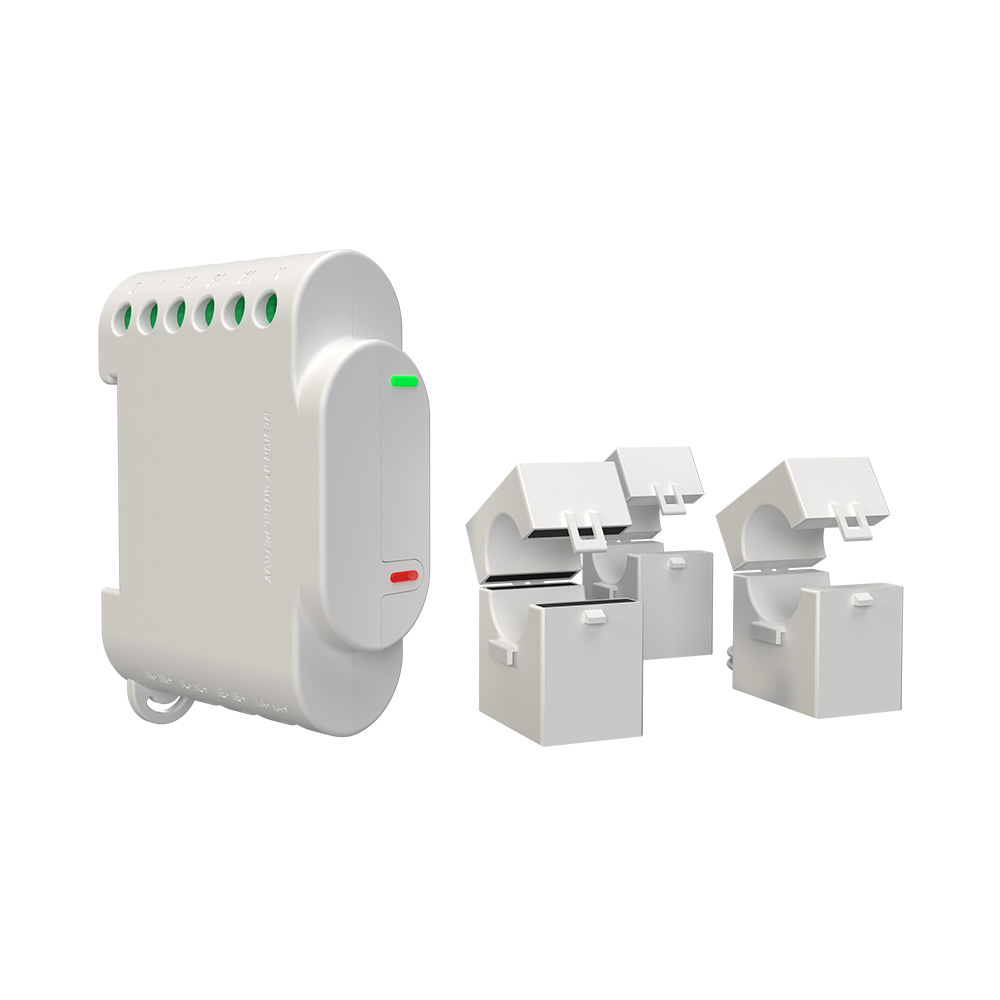

  • Helposti siirrettäviä ”haeunleuka” pihtivirtasilmukoita
  • Pienempiä kiinteään asennukseen soveltuvia ”muoviklipsi” virtasilmukoita

Halkaistava virtasilmukka laitetaan johdon ympärille, ja silmukka painetaan kiinni napakasti johdon ympärillä. Etäluettavan sähkömittarin perustoimitus sisältää yleensä 50-120A silmukat, joiden sisähalkaisija on 10-14mm. Silmukoita löytyy myös max 300A virralle ja 36mm kaapelille.

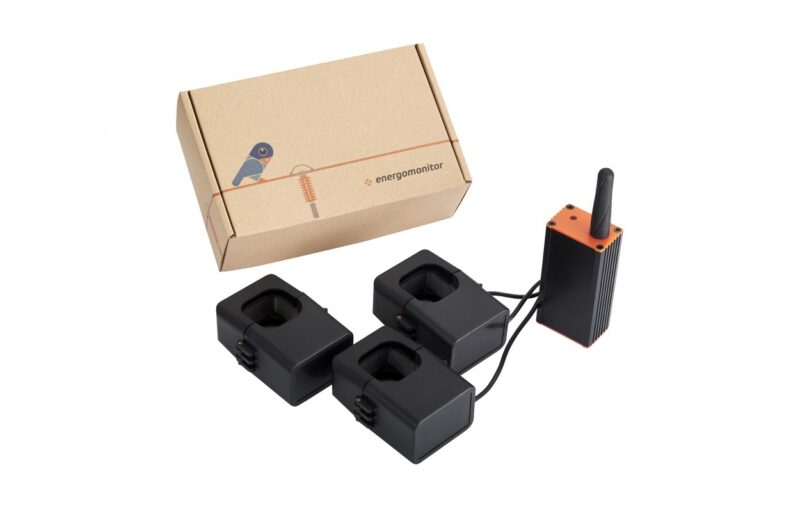

Esimerkiksi Energomonitor järjestelmän virtasilmukka vaihtoehdot ovat:

  • 80A / halkaisija 10 mm (perusmalli)
  • 80A / halkaisija 12 mm (helposti siirrettävä, avattava hauenlaukamalli)

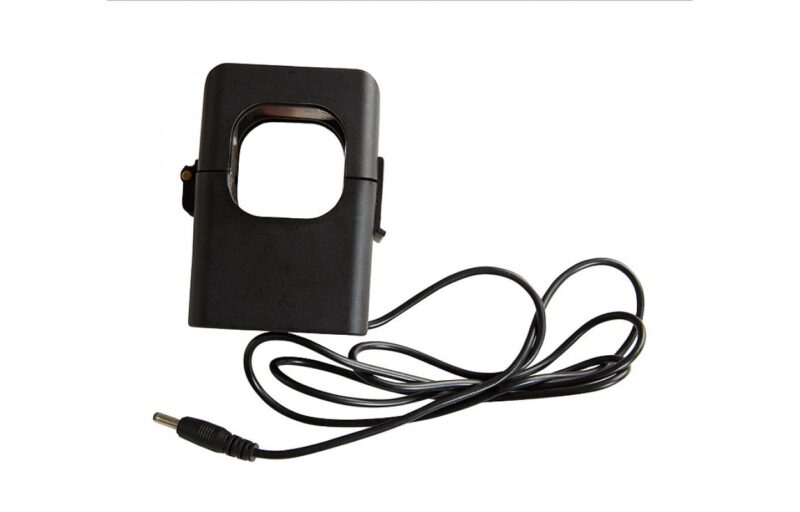

  • 300A / halkaisija 36 mm

Linkkien kautta muutama ohje videon muodossa.
VIDEO1   –   VIDEO2   –   VIDEO3
